El mando (emisora digital proporcional) del coche Nikko Dictator tiene el cristal movible. Para desarmarlo, quitamos la antena, sacamos los 4 tornillos de la parte trasera y giramos en sentido contrario a las agujas del reloj la torreta superior de la antena (1/4 vuelta).La placa de circuito impreso no tiene un C.I. codificador (está hecha a base de transistores). La placa tiene la referencia T602.
Los potenciometros de acelerador (5 Kohm) y dirección (5 Kohm) tienen un sistema de ajuste externo mecánico que gira un poco el cuerpo del potenciómetro para centrar la dirección y poner en reposo el acelerador con la palanca en el centro.
En el video se vé las señales PPM que se obtienen del transmisor:
El esquema de la placa (no es exacto pero muy parecido) y funcionamiento está descrito aquí.
Se puede hacer un ajuste fino con los potenciometros que están en la placa.
Conviene limpiar los potenciómetros de la emisora (limpiacristales o liquido especial de limpieza electrónica) si funcionan de forma irregular; si no se arregla así, hay que cambiarlos aunque es difícil encontrar alguno que encaje. En la foto se ve como están desmontados:
* Dictator 1 y 2: tres relés (velocidad normal y turbo con conmutación serie-paralelo de los motores), placa R593.
* Dictator 3, 5 , 7: dos relés y velocidad proporcional, placa RJ9000, mosfet N8700.
* Mega Dominator , Super Dictator : dos relés y velocidad proporcional , placa RJ9010 o RJ9010(2), mosfet N9500.
 |
| Dictator 1 y 2 , placa R593 |
En el coche también hay potenciometros de ajuste de dirección (steering) y de propulsión - acelerador (throttle) ; en el caso de que el ajuste no sea suficiente desde la emisora, lo haremos en la placa del coche. En las siguientes fotos se muestra la placa de una versión del Superdictator / Night Hawk (placa RJ9010) y otra de Evolution 1/14 (placa RJ9034).
 |

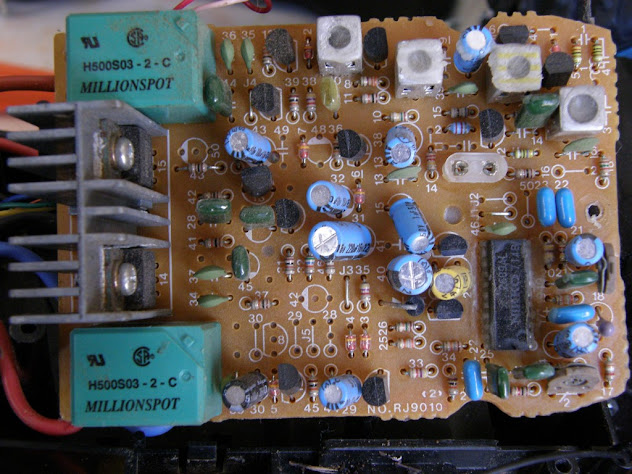

| RJ9010 (2) Super Dictator |
 |
| RJ9010 Night Hawk |
 |
| RJ9034 Evolution |
Estas placas tienen el mismo circuito integrado Nikko 2609AL (NJM2609AL). Para probar si llega señal al receptor del coche:
- se enciende la emisora (ON) y se enciende el coche (ON).
- con el osciloscopio, en el pin 4 del circuito 2609 se ve la señal tipo PPM como esta
El diagrama de la placa del Dictator RJ9010 (2) (suele estar en los modelos Night Hawk, Mega Dominator, Hawg, ..) sería parecida a este:
El circuito de la etapa receptora sería parecido a este diagrama, aunque no es igual, te puedes basar en él y las señales a la entrada y salida de los transformadores de frecuencia intermedia:
No están disponibles las hojas técnicas del 2609AL pero la parte del circuito del servo de dirección es prácticamente igual al NJM2611.
En el pin 1 hay unos 6,2V (0,5V menos la tensión la batería debido a diodo).
Hay tres referencias de voltaje: en el pin 6= 1,25V , pin 7= 2.8V y pin 8= 2,15V. El pin 7 alimenta al receptor de alta frecuencia.
En el pin 1 hay unos 6,2V (0,5V menos la tensión la batería debido a diodo).
Hay tres referencias de voltaje: en el pin 6= 1,25V , pin 7= 2.8V y pin 8= 2,15V. El pin 7 alimenta al receptor de alta frecuencia.
Las señales que vemos en el circuito son las de la siguiente imagen; los pulsos en el pin 9 y pin 17 aparecen cuando se desestabiliza el circuito del servo de dirección para intentar corregir moviendo el motor.
Los pines de salida 19 (retroceso - backward) o 20 (avance - forward) dan una tensión PWM -modulación por anchura de pulso - a unos transistores que activan el Mosfet de potencia que controla el motor. A tope de acelerador, la tensión está por 4 - 5 voltios en estos pines. Además, el pin 20 controla a los transistores que activan los relés para el cambio de sentido de los motores.
Este es el circuito de control de los relés:

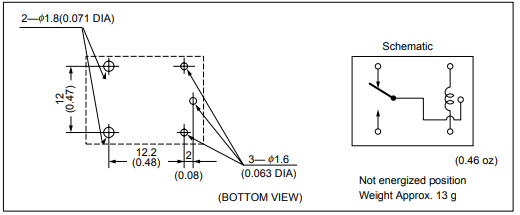

En la placa electrónica del Dictator, los dos relés son tipo H500S03-2-C ó MR301-3HS con bobina de 3 voltios y resistencia de 25 ohmios. Las bobinas están en paralelo, por lo tanto, si medimos sobre la placa serían unos 12.5 ohmios. Hay un diodo de supresión de transitorios en paralelo a las bobinas.
 |
| https://es.aliexpress.com/item/1005003081358526.html |
También hay dos transistores Mosfet N9500 en paralelo cuyas características de corriente se desconocen, solo sé el diagrama. En otras placas más antiguas como la RJ9000 (Dictator 3-5-7) , el mosfet es N8700.
La placa RJ9000 (Dictator 3-5-7) es un poco diferente aunque vale el esquema de arriba. Tiene un circuito integrado M5291 que eleva la tensión a 12 o 15 voltios para disparar la conducción de mosfet:
La placa RJ9032 o RJ9034 de los coches Nikko Evolution 1/14 (NE14) sería muy parecida a la anterior pero la alimentación de la batería (9,6V) se reduce a 6V en el pin 1 con un circuito regulación de diodo Zener. Las salidas 19 y 20, en vez de ir a los reles, van a un "puente H" de transistores formados por dos C2654 y dos A1129.
 |
| Reductor de tensión |
 |
| Puente H del motor |

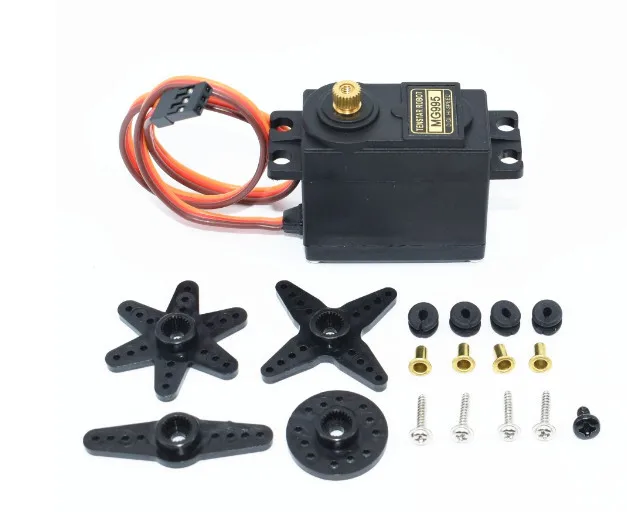

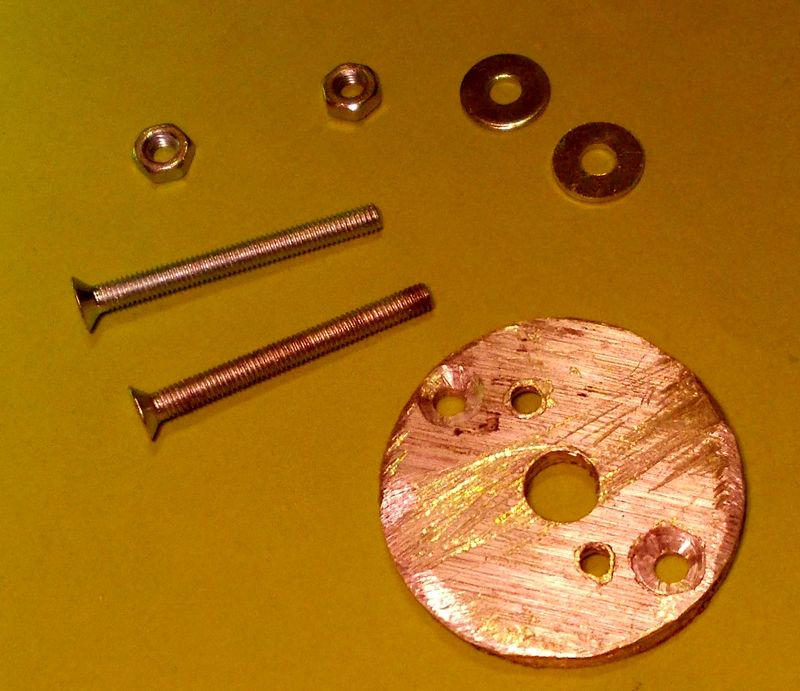

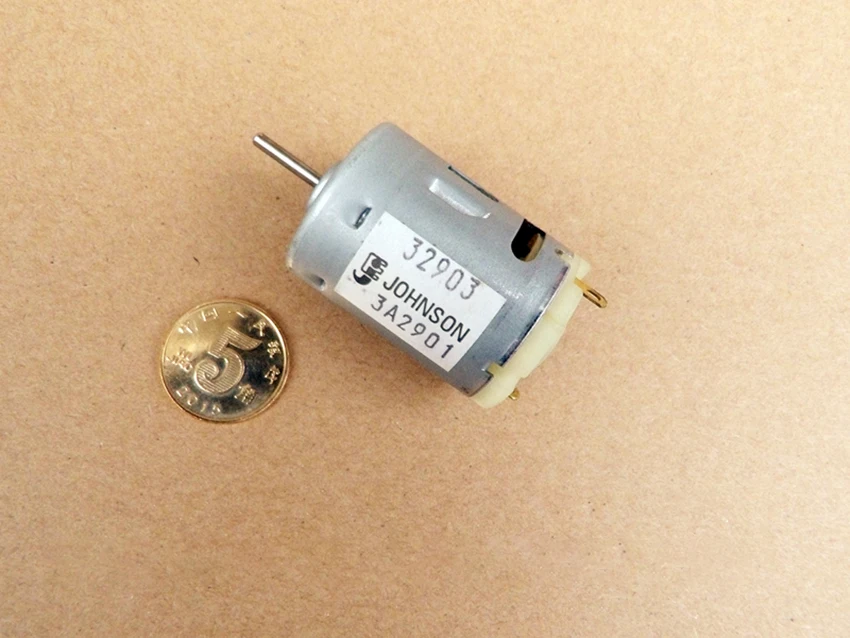

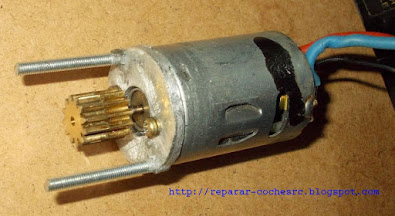

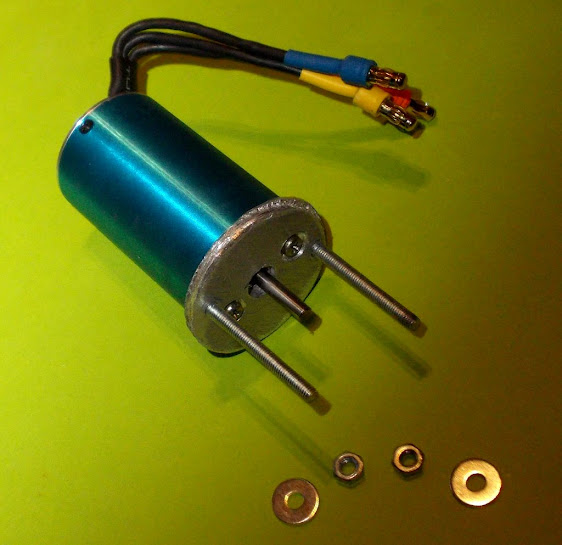

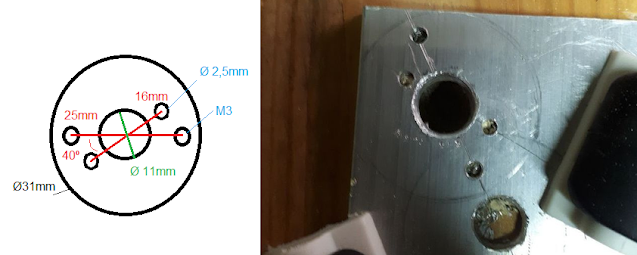

El servo de 6 cables del Dictator es igual a otros coches con electrónica proporcional de Nikko; aquí está desarrollado el mantenimiento:
