Diseño de un BEC para receptor antiguo

Un BEC (Battery Eliminating Circuit)  es un circuito que reduce y estabiliza la tensión de la batería para que la misma batería pueda alimentar al receptor y servos (cuando se usa una batería de 7.2V o más tensión).

Normalmente, los receptores ya tienen su propio BEC en la electrónica interna pero hay receptores antiguos que no lo tienen y su margen de tensión de alimentación suele ser de 4.5V a 6V. Si conectas 7,2V de una batería estándar al receptor, se puede averiar. También, los receptores modernos van sin BEC porque se supone que los usas con un variador electrónico y pilas de un coche Nitro.

Los variadores electrónicos (ESC) también traen su propio BEC y se conectan directamente al receptor pero los variadores mecánicos dan la tensión de la batería por lo que hay que conectar entre medias un BEC externo.

Receptor con variador electrónico (ESC)

Receptor con BEC interno alimentado con baterías AA o variador mecánico

Antiguamente se conectaba 4 baterías AA  (6V) para alimentar el receptor de forma independiente en un coche eléctrico (aún se hace en coches nitro), pero con el BEC externo no hace falta una segunda batería.

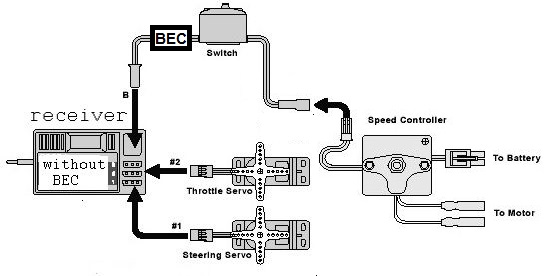

Receptor con BEC externo alimentado con variador mecánico

El circuito para hacer un BEC casero es el de la figura; el diodo zener estabiliza a 6.2V la entrada al transistor  y el transistor sirve para amplificar la corriente (con el BC337 da sin problemas hasta 500mA); el diodo Led, además de indicar cuando está conectado a la batería, sirve para consumir un poco de corriente y se estabiliza mejor la tensión. La tensión de salida sería:

Vout = 6,2V - Vbe = 6,2 - 0,6 = 5,6 V

También se puede usar un regulador de tensión de la familia 7800 como el 7805 (5 voltios) o 7806 (6 voltios) que dan su salida hasta 1 amperio continuos con un disipador (picos de corriente de más 2 amperios):

Si queremos hacer un valor intermedio entre 5V y 6V (por ejemplo 5,5V o 5,6V), se puede hacer uno de los circuitos de aplicación del 7805:

Si usamos un servo digital o tenemos un gran consumo de corriente del BEC interno del variador electrónico (por ejemplo con las luces), hay que montar el BEC externo que proporciona más corriente:

Montaje de un BEC externo
