Variador electrónico de velocidad (ESC), diagramas antiguos

Varios diagramas y esquemas de Variadores electrónicos de velocidad (ESC):

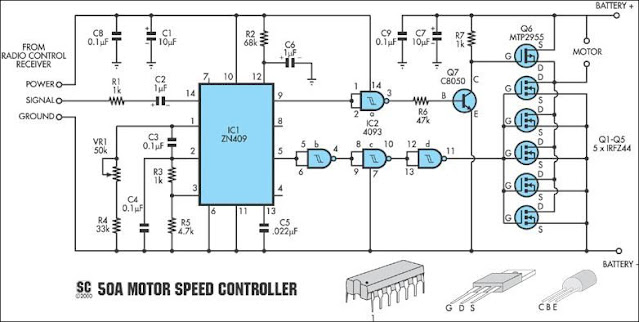

Con circuito ZN409  y IRFZ44:

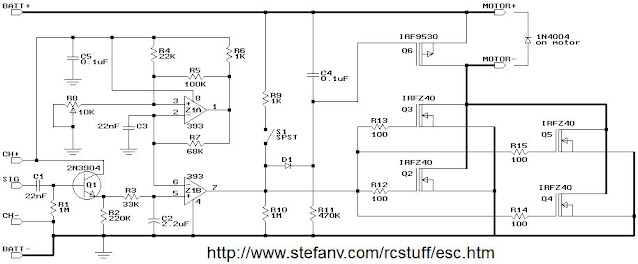

Con LM339 (http://www.stefanv.com/electronics/escboth.html):

- Funciona de 6 a 12 celdas.

- Conmutación de alta velocidad (1500 Hz).

- Corriente: 48 A continua, 72 A durante 30 segundos

- Impendancia: 0,003 Ω ,  Voltaje típico o pérdida de energía: 52 mV o 1,6 W @ 30A.

- Circuito eliminador de batería (BEC) de 6 a 10 celdas.

- Arranque suave y freno suave.

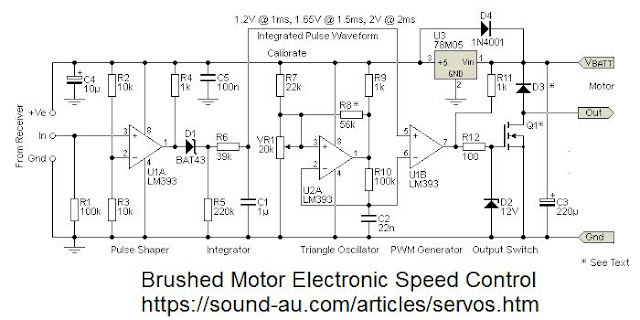

Con LM393:
