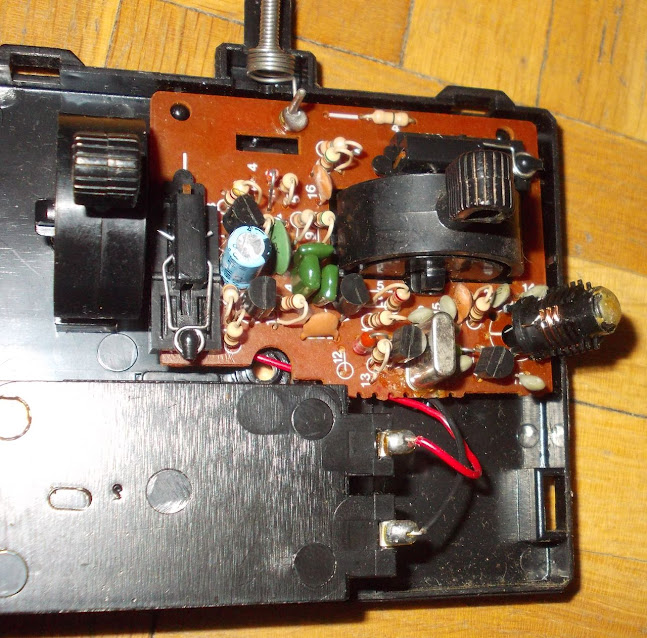

Este coche y emisora son típicos de Nikko en los años 80´s y primeros 90´s y utiliza 6 funciones: forward, backward, forward-right, forward-left, backward-right y backward-left. La dirección no se activa si no se activa el motor de propulsión. La emisora esta hecha con 5 transistores y la placa tiene la referencia T429. Tiene un funcionamiento similar a esta otra:
Si se cae al suelo puede no funcionar porque simplemente los contactos (pieza de plástico negro con un muelle) se salen fuera de carril de actuador por el golpe; con que poner en su sitio se soluciona:
El esquema es parecido a este:
El esquema del la emisora, el transistor Q1 alimenta el resto del circuito cuando se activa Forward o Backward. Los transistores Q2 y Q3 forman un multivibrador astable de onda cuadrada simétrica cuya frecuencia es distinta para Forward (unos 380 Hz) o Backward (unos 900 - 933 Hz a través de la resistencia 82K); el transistor Q4 hace un circuito oscilador con el cristal y el transistor Q5 hace la modulación mezclando la onda cuadrada y la oscilación a 27 MHz.
Las señales que están abajo, se pueden ver en la base del transistor Q5 o la resistencia de 22K que va la base.
La emisora pertenece a un coche Nikko Hyper-1 de escala 1/20. Con el mismo chasis y diferentes carrocerías ha tenido muchos nombres: Backfire Mini, Chipmunk, Mini Magnum, Falcon, Top Cat , Jet Jaguar, ...
El coche es sencillo, usa 4 baterías AA, no tiene diferencial aunque si tiene dos velocidades en la caja de engranajes (H y L); la dirección se acciona por un electroimán. Tiene suspension minúscula, casi más para adornar.

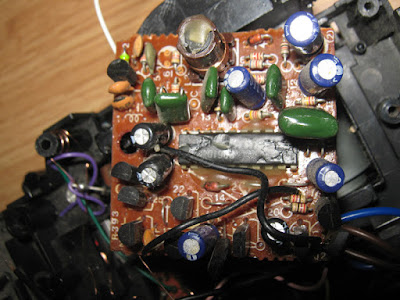

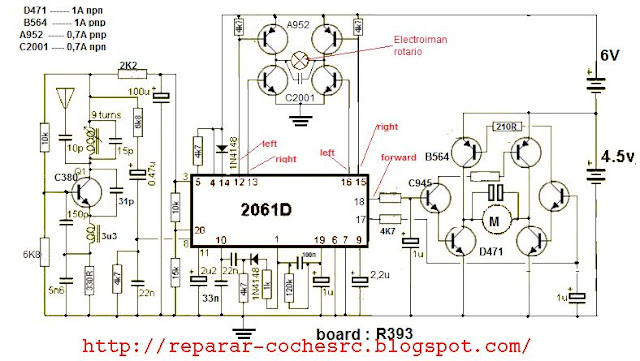

El esquema de la placa R393 con el integrado 2061D es este:
Una avería muy frecuente es la sulfatación de los contactos de las baterías; también a veces falla el interruptor de la puesta en marcha que es mecánico y mueve una pletina para tocar en un polo de la batería.
La señal entra al decodificador por el pin 8 (amplitud pequeña, unos 20mV); se puede ver amplificada en el pin 10. El pin 3 saca una tensión de 3,7V para alimentar el receptor.
El motor se alimenta a 4.5V con una toma intermedia, pero si queremos que corra más (también consumirá más) solo tenemos que soldar el cable de los transistores al terminal de 6V de la baterías.
Las formas de las ondas codificadas se pueden ver en el osciloscopio en la base de Q5 (emisora) o en terminal 8 del coche (integrado 2061D):
 |

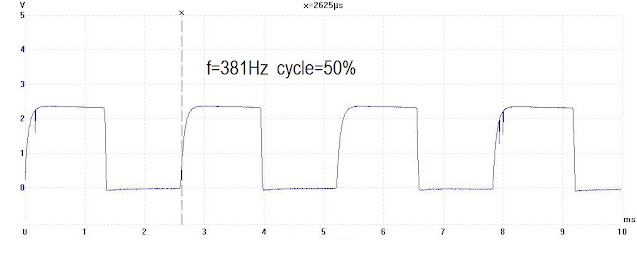

| Señal en Forward |
 |
| Señal en Backward |
 | ||
Señal en Forward - Left
|
 |

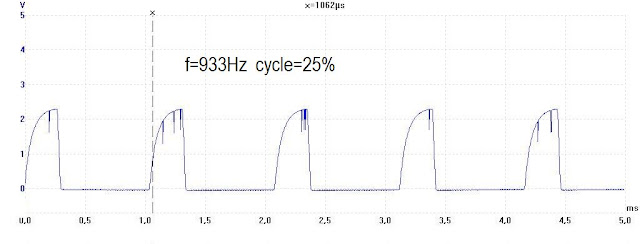

| Señal en Backward - Left |
 |
| Señal en Backward - Right |
..
