Emisora Nikko con codificador NT9601 y receptor con decodificador NR9600

Comprobamos el funcionamiento de un mando (emisora) de Nikko, en concreto de un coche 1/14 (Peugeot 206).  La placa tiene la referencia TN7720 y el circuito codificador no hay marcado una referencia. Encontré el esquema de la placa TN7700W con el codificador NT9601 que coincide la asignación de pines por lo que será muy parecida . El mando es Full Funtion.

El esquema es el de la imagen pero sin los botones sw3 y sw4. Las imagenes de la señal se toman en el pin 6 y el código está en las combinaciones de pulsos anchos y pulsos estrechos:

Forward

Backward

Left

Right

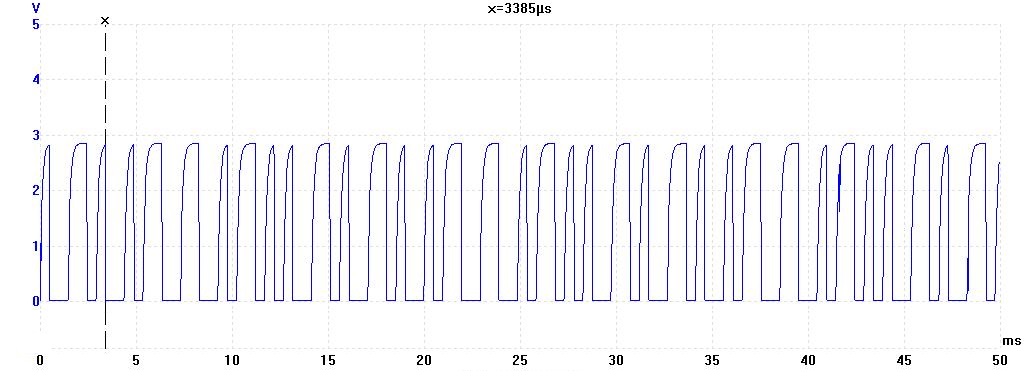

Forward Right

Forward Left

Backward  Right

Backward Left

Los botones sw3 y sw4 (pines 11 y 12) sirven para dos posibles funciones auxiliares.

El receptor utiliza un circuito NR9600. El pin 1 proporciona la alimentación del circuito de radiofrecuencia. La entrada de la señal  es el pin 2; los pines desde 11 a 16 son las salidas de funciones auxiliares, propulsión (F y B) y dirección (R y L) y podemos ver un ejemplo en el esquema:
